Kalibracja drukarki etykiet Zebra? Powiemy Ci jak to zrobić.

Drogi kliencie, kupiłeś drukarkę etykiet Zebra i nagle okazało się, że drukuje ona słabo, nieczytelnie, drukuje małą lub niewłaściwą część etykiety, a nawet okazuje się, że między wydrukowanymi etykietami "wychodzi" pusta? Zdarza się, że otrzymujemy telefony od klientów z prośbą o poradę, ponieważ ich drukarka etykiet ulega awarii. W większości przypadków problem tkwi w kalibracji i można łatwo rozwiązać go samodzielnie.

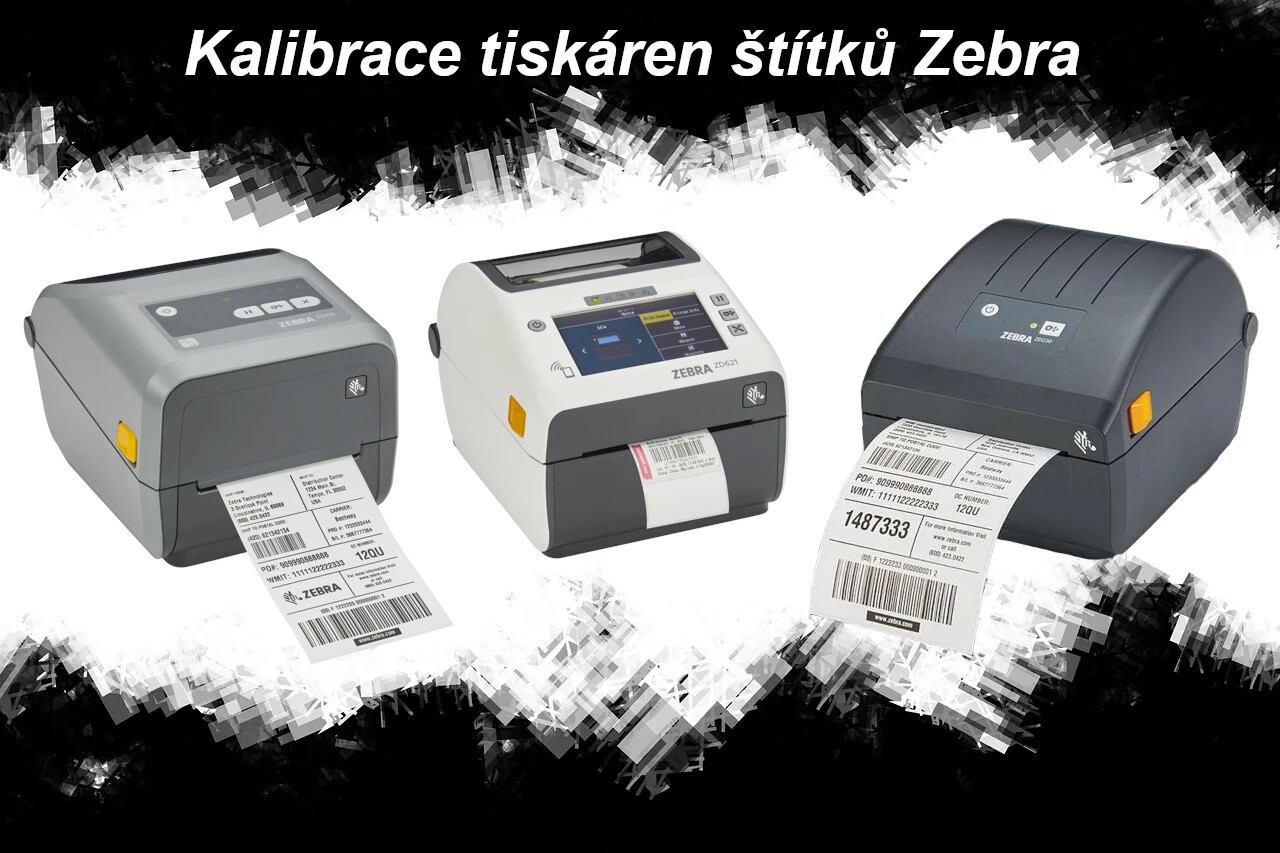

Kalibracja drukarki etykiet Zebra

Niektórzy z Was mogą już znać termin kalibracja w odniesieniu do drukarek atramentowych lub laserowych, ale znajduje on zastosowanie bardziej do kalibracji kolorów, aby dokumenty lub zdjęcia miały nasycone i, co ważniejsze, prawidłowe barwy. W przypadku drukarek etykiet myślimy bardziej w kategoriach kalibracji nośników, tj. etykiet. Drukarki etykiet Zebra pozwolą Ci drukować np. etykiety samoprzylepne o wielu różnych rozmiarach, a do ich prawidłowego drukowania potrzebna jest odpowiednia kalibracja nośnika. Zazwyczaj przeprowadza się ją, gdy na przykład wybierasz różne rozmiary etykiet, które drukujesz za pomocą innego oprogramowania lub jeśli temperatura w Twoim środowisku uległa znacznej zmianie. Co więc należy zrobić, jeśli drukarka etykiet Zebra drukuje słabo, nieczytelnie, drukuje niewielką lub nieprawidłową część etykiety, a nawet wypluwa puste miejsca między wydrukowanymi etykietami? Bardziej skomplikowaną metodą jest kalibracja drukarki za pomocą oprogramowania lub sterownika komputerowego. Na szczęście nie jest to konieczne. Łatwiejszym sposobem jest kalibracja ręczna.

Krok 1: Sprawdzenie i wyrównanie ruchomego czujnika

Co to jest koder nośnika i do czego służy? Ruchomy czujnik nośnika w drukarkach etykiet Zebra znajduje się w dolnej części wyjścia etykiet, gdy górna część jest otwarta (patrz ilustracja). Niestety, użytkownik może przypadkowo przesunąć ten czujnik podczas obsługi drukarki lub zmienić wymiary etykiety. Czujnik ten wykrywa, gdzie zaczyna się i kończy pojedyncza etykieta, dzięki czemu nie tylko drukuje w prawidłowym rozmiarze i, co ważniejsze, w tej samej sekcji, ale także tak, aby drukarka zawsze prawidłowo podawała etykietę i nie zatrzymywała się, na przykład, pośrodku, ale zawsze na końcu. Dlatego ważne jest, aby zawsze mieć ją prawidłowo wyrównaną na środku, co można rozpoznać po strzałkach skierowanych do siebie. Nie każda drukarka etykiet Zebra ma taką samą część, w której można przesuwać czujnik (na przykład drukarka etykiet Zebra ZD220 ma przesuwaną część tylko w połowie szerokości drukarki), ale mimo to czujnik powinien zawsze znajdować się na środku drukarki. Może być konieczne wielokrotne wykonanie tego procesu, aż wiązka czujnika znajdzie przerwę między etykietami.

Uwaga: W przypadku etykiet, które mają pod spodem czarny znak lub wgłębienie (na papierze czujnikowym chroniącym warstwę kleju), należy ustawić czujnik nośnika w prawidłowej pozycji, aby można było wykryć znak lub wgłębienie i zmierzyć długość etykiety względem niego.

Krok 2: Wykonaj kalibrację za pomocą przycisków

Wynika to z faktu, że każda drukarka etykiet Zebra oprócz ruchomego czujnika, ma przyciski, których można użyć do przeprowadzenia kalibracji, gdy tylko czujnik zostanie wyrównany. Bez tego nie ma sensu. Jednak nie wszystkie drukarki etykiet Zebra mają taką samą liczbę przycisków, a zatem nie wszystkie kalibracje są przeprowadzane w ten sam sposób.

Instrukcje kalibracji dla najpopularniejszych modeli

Drukarki etykiet Zebra ZD421 i ZD621:

1. Przełącz drukarkę w tryb zaawansowany (upewnij się, że załadowano nośnik, a następnie naciśnij przycisk pauzy na 2 sekundy) i naciśnij przycisk "PAUSE" (⏸️).
 - podczas gdy wskaźnik " STATUS" (🔶) świeci się na żółto. Wskaźnik " STOCK" (🧻 ) miga na żółto, a następnie miga wskaźnik "PAUSE(⏸️ ).

2. Otwórz drukarkę i sprawdź, czy czujnik ruchomego nośnika znajduje się w pozycji na środku lub, jeśli etykiety mają czarny znak lub wgłębienie, w ich linii.

3. Usuń 80 mm etykiet z podkładu, a następnie umieść obszar podkładu bez etykiet na wałku dociskowym (napędowym) w taki sposób, aby krawędź prowadząca pierwszej etykiety znajdowała się poniżej prowadnic nośnika.

4. Zamknij drukarkę i naciśnij jeden raz przycisk "PAUSE" (⏸️).

- Wskaźnik nośnika miga, podczas gdy drukarka mierzy wkład nośnika. Po zakończeniu wskaźnik "PAUSE" (⏸️ ) zacznie migać.

5. Otwórz drukarkę i umieść rolkę z etykietami w taki sposób, aby etykieta znajdowała się bezpośrednio nad ruchomym czujnikiem.

6. Zamknij drukarkę

7. Naciśnij jeden raz przycisk "PAUSE" (⏸️).

Drukarka poda i zmierzy kilka etykiet. Jeśli jest w stanie określić prawidłowy typ nośnika (odstęp, czarny znak lub wcięcie) i zmierzyć długość nośnika, powróci do stanu gotowości do drukowania.

Drukarka etykiet Zebra ZD220:

1. Upewnij się, że nośnik jest prawidłowo załadowany do drukarki, a górna pokrywa drukarki jest zamknięta.

2. Naciśnij przycisk ZASILANIE (POWER) (🔘), aby włączyć drukarkę.

3. Gdy drukarka jest gotowa do drukowania (wskaźnik stanu świeci na zielono 🟢), naciśnij i przytrzymaj przycisk FEED - Submit (przez 2 sekundy i przytrzymaj, aż wskaźnik stanu mignie 3 razy. Następnie zwolnij przycisk.

4. Drukarka zmierzy teraz kilka etykiet i ustawi poziom skanowania nośnika.

5. W momencie zatrzymania drukarki wskaźnik stanu ponownie zmieni kolor na zielony (🟢).



Do szybkiej i łatwej konfiguracji nowej drukarki etykiet Zebra przyda się również bezpłatna instalacja pakietu Zebra Setup Utilities .
